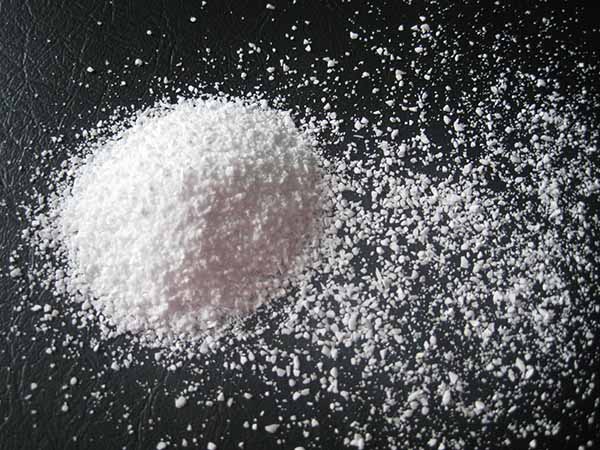

耐火材料 片狀氧化鋁 燒結(jié)剛玉 板狀氧化鋁生產(chǎn)流程：

1.原材料

使用60#澳洲進口鋁粉，加入陶瓷球磨機研磨成380#的細粉

球磨機為瓷球磨，內(nèi)置瓷球的直徑是30.40.50毫米

2.制作生球

380#細粉加水后，進入成球筒制球

生球規(guī)格：直徑2.4cm min

制球時間：3小時左右

3.生球烘干

烘干設(shè)備：天然氣烘干塔

烘干溫度：400-500

烘干時間：20小時

烘干標準：水分0.5% min

4.生球燒結(jié)

4.1燒結(jié)設(shè)備介紹

燒結(jié)設(shè)備：天然氣豎窯

燒結(jié)時間：22小時

燒結(jié)特點：速熱速冷

天然氣豎窯規(guī)格：

內(nèi)徑1.1米

外徑2.4米

塔高20米

最大容量55噸

12個天然氣進氣口

4.2燒結(jié)流程

4.2.1進料

通過提送裝置，把烘干后的生球提升到豎窯窯頂

4.2.2預(yù)熱

豎窯從上到下根據(jù)溫度區(qū)間分為十節(jié)，從上到下10-1

窯頂為預(yù)熱帶-第十節(jié)為100度，然后自由落下(下落速度由系統(tǒng)控制)

4.2.3高溫燒結(jié)

第六節(jié)溫度迅速升溫到1950度（最高溫度）

第六節(jié)-第八節(jié)溫度都特別高

4.2.4風冷

第五節(jié)以下風冷，燒結(jié)后的熟球出爐時溫度為400度

5.制砂

5.1制砂準備

熟球提送進料倉，進行風冷處理，風冷到100度以下

5.2制砂

風冷后的熟球提送進巴馬克制砂機，破碎，制砂，磁選（去除機械鐵-設(shè)備脫落的鐵屑），篩分，包裝

5.3制粉

• Ø 小型球磨機做1mm直徑以下的細粉

如：0.5-1mm  0-0.5mm 0.2-0.6mm 0-0.2mm等

• Ø 大的球磨機做200#-0  325#-0  400#-0的細粉

QC

1.原料質(zhì)檢

380#細粉時抽檢，通過率98%min

2.生球質(zhì)檢

質(zhì)檢周期-2小時

3.質(zhì)檢標準

體積密度-1.92g/cm3 min

水分-1.8% max

4.熟球質(zhì)檢

質(zhì)檢周期-2小時

質(zhì)檢標準

體積密度-3.50g/cm3 min

顯氣孔率-5.0 max

吸水率-1.5 max

5.成品質(zhì)檢

質(zhì)檢周期：4小時

樣本數(shù)量：每個型號1份樣品

質(zhì)檢項目：理化指標全部檢測

耐火材料 片狀氧化鋁 燒結(jié)剛玉 板狀氧化鋁理化指標：
