板狀剛玉生產(chǎn)概述

1.原材料

使用60#澳洲進(jìn)口鋁粉，加入陶瓷球磨機(jī)研磨成380#的細(xì)粉

球磨機(jī)為瓷球磨，內(nèi)置瓷球的直徑是30.40.50毫米

2.制作生球

380#細(xì)粉加水后，進(jìn)入成球筒制球

生球規(guī)格：直徑2.4cm min

制球時(shí)間：3小時(shí)左右

3.生球烘干

烘干設(shè)備：天然氣烘干塔

烘干溫度：400-500

烘干時(shí)間：20小時(shí)

烘干標(biāo)準(zhǔn)：水分0.5% min

4.生球燒結(jié)

4.1燒結(jié)設(shè)備介紹

燒結(jié)設(shè)備：天然氣豎窯

燒結(jié)時(shí)間：22小時(shí)

燒結(jié)特點(diǎn)：速熱速冷

天然氣豎窯規(guī)格：

內(nèi)徑1.1米

外徑2.4米

塔高20米

最大容量55噸

12個(gè)天然氣進(jìn)氣口

4.2燒結(jié)流程

4.2.1進(jìn)料

通過(guò)提送裝置，把烘干后的生球提升到豎窯窯頂

4.2.2預(yù)熱

豎窯從上到下根據(jù)溫度區(qū)間分為十節(jié)，從上到下10-1

窯頂為預(yù)熱帶-第十節(jié)為100度，然后自由落下(下落速度由系統(tǒng)控制)

4.2.3高溫?zé)Y(jié)

第六節(jié)溫度迅速升溫到1950度（最高溫度）

第六節(jié)-第八節(jié)溫度都特別高

4.2.4風(fēng)冷

第五節(jié)以下風(fēng)冷，燒結(jié)后的熟球出爐時(shí)溫度為400度

5.制砂

5.1制砂準(zhǔn)備

熟球提送進(jìn)料倉(cāng)，進(jìn)行風(fēng)冷處理，風(fēng)冷到100度以下

5.2制砂

風(fēng)冷后的熟球提送進(jìn)巴馬克制砂機(jī)，破碎，制砂，磁選（去除機(jī)械鐵-設(shè)備脫落的鐵屑），篩分，包裝

5.3制粉

• Ø 小型球磨機(jī)做1mm直徑以下的細(xì)粉

如：0.5-1mm  0-0.5mm 0.2-0.6mm 0-0.2mm等

• Ø 大的球磨機(jī)做200#-0  325#-0  400#-0的細(xì)粉

QC

1.原料質(zhì)檢

380#細(xì)粉時(shí)抽檢，通過(guò)率98%min

2.生球質(zhì)檢

質(zhì)檢周期-2小時(shí)

3.質(zhì)檢標(biāo)準(zhǔn)

體積密度-1.92g/cm3 min

水分-1.8% max

4.熟球質(zhì)檢

質(zhì)檢周期-2小時(shí)

質(zhì)檢標(biāo)準(zhǔn)

體積密度-3.50g/cm3 min

顯氣孔率-5.0 max

吸水率-1.5 max

5.成品質(zhì)檢

質(zhì)檢周期：4小時(shí)

樣本數(shù)量：每個(gè)型號(hào)1份樣品

質(zhì)檢項(xiàng)目：理化指標(biāo)全部檢測(cè)

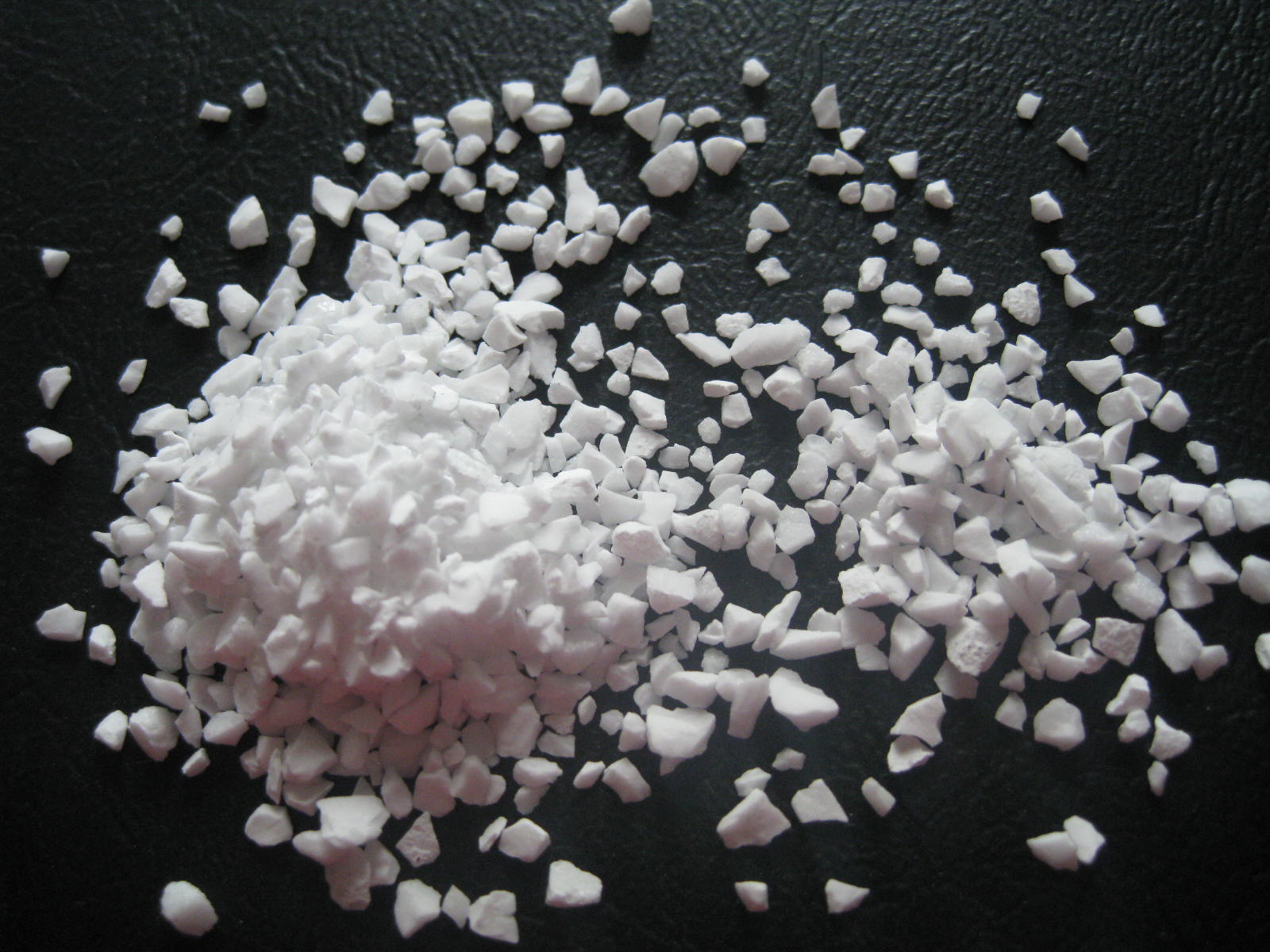

板狀剛玉0-1-3-5mm：
