海旭板狀剛玉，是進口氧化鋁經(jīng)配料、粉磨和成型后，在略低于其熔點的超高溫條件下燒結(jié)完全的再結(jié)晶α- Al2O3。

Description：

Haixu tabular alumina is made of Al2O3, after ingredients, grinding and forming, smelting in high temperature furnace turned to α- Al2O3.

板狀剛玉理化指標：

產(chǎn)品特性：

板狀剛玉具有良好的加熱體積溫度性和良好的抗熱震能力。其晶體呈平板狀交錯排列，增加了顆粒的機械強度;晶內(nèi)和晶間以分布均勻的閉氣孔為主，體積密度高，顯氣孔和吸水率低，減少了再制品的用液量;具有高耐火度、良好的熱震穩(wěn)定性、低熱收縮率和良好的熱負荷強度等優(yōu)越的物理性能。同時，高純度避免了雜質(zhì)對系統(tǒng)的污染，是制作高級耐火材料、陶瓷材料和絕緣材料的理想原料。

Production feature:

Tabular alumina has good heat resistance and good bulk temperature thermal shock capabilities. The crystal staggered plate shape, to increasing the mechanical strength of the particles; interior structure full of closed pores, high bulk density, low apparent porosity and water absorption, to reducing the amount of fluid re-use productions; With good physical properties like: high refractoriness, excellent thermal shock resistance, low shrinkage and good thermal load strength etc. Meanwhile, high-purity avoiding damage to machines. Hiaxu/Sicheng is your best choose as refractory material/ceramic material and insulating materials.

應用：

板狀剛玉是一種理想的耐火材料，既可以作為骨料應用于各種鋁質(zhì)耐火材料中，也可以添加到其他鋁質(zhì)不定型耐火材料中。

Application:

Haixu/Sicheng tabular alumina is an ideal refractory material, either can be used in various refractory alumina, or can be add in other unshaped refractories

板狀剛玉生產(chǎn)流程：

1.原材料

使用60#澳洲進口鋁粉，加入陶瓷球磨機研磨成380#的細粉

球磨機為瓷球磨，內(nèi)置瓷球的直徑是30.40.50毫米

2.制作生球

380#細粉加水后，進入成球筒制球

生球規(guī)格：直徑2.4cm min

制球時間：3小時左右

3.生球烘干

烘干設備：天然氣烘干塔

烘干時間：22小時

烘干標準：水分0.5% min

4.生球燒結(jié)

4.1燒結(jié)設備介紹

燒結(jié)設備：天然氣豎窯

燒結(jié)特點：速熱速冷

天然氣豎窯規(guī)格：

內(nèi)徑1.1米

外徑2.4米

塔高20米

最大容量55噸

12個天然氣進氣口

4.2燒結(jié)流程

4.2.1進料

通過提送裝置，把烘干后的生球提升到豎窯窯頂

4.2.2預熱

豎窯從上到下根據(jù)溫度區(qū)間分為十節(jié)，從上到下10-1

窯頂為預熱帶-第十節(jié)為100度，然后自由落下

4.2.3高溫燒結(jié)

第六節(jié)溫度迅速升溫到1950度（最高溫度）

第六節(jié)-第八節(jié)溫度都特別高

4.2.4風冷

第五節(jié)以下風冷，燒結(jié)后的熟球出爐時溫度為400度

5.制砂

5.1制砂準備

熟球提送進料倉，進行風冷處理，風冷到100度以下

5.2制砂

風冷后的熟球提送進巴馬克制砂機，破碎，制砂，磁選（去除機械鐵-設備脫落的鐵屑），篩分，包裝

5.3制粉

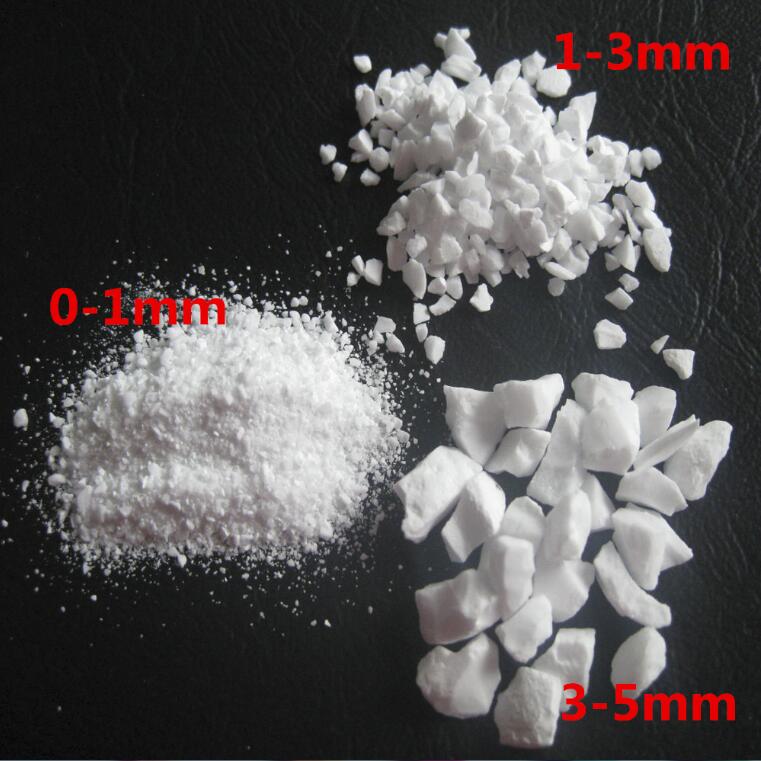

• Ø 小型球磨機做1mm直徑以下的細粉

如：0.5-1mm  0-0.5mm 0.2-0.6mm 0-0.2mm等

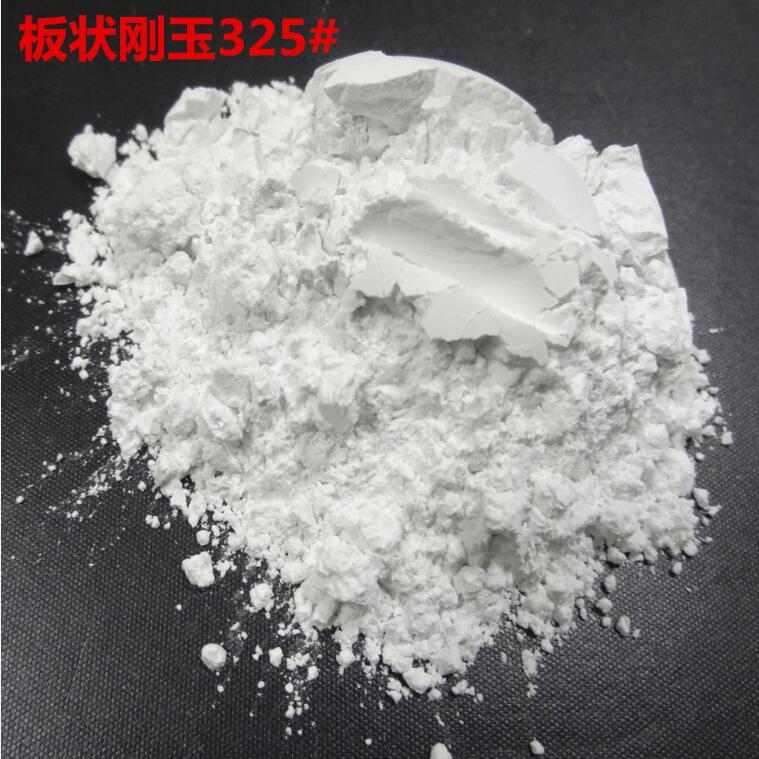

• Ø 大的球磨機做200#-0  325#-0 400#-0的細粉

QC

1.制粉質(zhì)檢

380#細粉時抽檢，通過率 98%min

2.生球質(zhì)檢

質(zhì)檢周期-2小時

3.質(zhì)檢標準

體積密度-1.92g/cm3 min

水分-1.8% max

4.熟球質(zhì)檢

質(zhì)檢周期-2小時

質(zhì)檢標準

體積密度-3.50g/cm3 min

顯氣孔率-5.0 max

吸水率-1.5 max

5.成品質(zhì)檢

質(zhì)檢周期：4小時

樣本數(shù)量：每個噸包檢測2份樣品

質(zhì)檢項目：理化指標全部檢測

包括：體密，水分，吸水率，顯氣孔率，化學指標等
